機房工程建設中，綜合布線如何規劃設計？掌握了一定的方法，基本上所有的機房綜合布線都可以參照這個思路，只是不同的項目設計的系統不一樣而已。那么小編今天就來談?wù)?span style="color:#FF0000;">機房工程建設中的綜合布線規劃設計主要內容有哪些？
一、布線結構
做機房工程建設中的綜合布線時，首先要考慮機房內組網方式，然后根據組網方式來確定設備機柜布線的方式。
綜合布線范圍為機房內核心交換設備的下口至服務器、網絡終端之間的水平布線，包含了核心交換機下口的配線架的敷設、銅纜端接、光纖的熔接，采用萬兆光纖和六類非屏蔽布線系統，機房設備區采用網格橋架上走線方式布線。

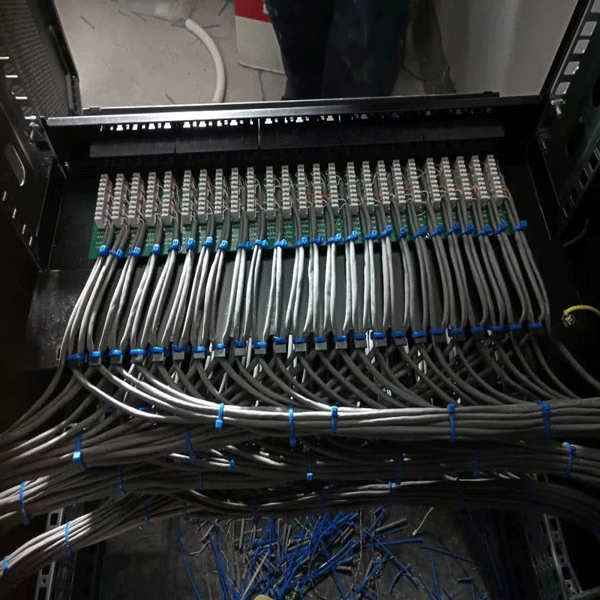

機房布線由網絡區至服務器區鋪設6芯萬兆多模光纖和24根六類非屏蔽雙絞線；服務器區每個機柜用一組12口光纖配線架。所有機柜間的布線兩端均采用配線架端接；在網絡機柜及設備柜中分別完成與數據、語音交換機等之間的跳線。
其它區域的信息點均采用六類線引至網絡機房，端接到網絡機房內的配線架，可根據需要采用光纖到桌面的布線。
操作間工位設置3個信息地插（共計6個信息點），采用面板插座安裝在墻面上，通過線管、線槽敷設至網絡機柜內配線架。在網絡機柜中分別完成與數據、語音交換機之間的跳線。
二、走線方式
在機房工程建設中，機房內采用卡博飛金屬網格橋架上走線方式，光纖與銅纜沿橋架左右兩邊鋪設，并且光纖與銅纜不可以在橋架繞行。
